凈化型住宅新風系統
一、住宅新風系統
住宅新風系統是改善室內空氣質量，將室內有毒有害氣體、污濁空氣及時排出，同時引入室外新鮮空氣；并能有效控制風量大小和將環境噪音擋在室外；營造健康良好的室內高品質生活環境，為居民打造健康、節能住宅的環保系統。
二、住宅新風系統發展及必要性
隨著經濟的發展和社會的進步，人們的生活、學習、娛樂等活動更多的轉入室內進行。一些“城市病”、“現代文明病”的發病率也隨之逐漸上升。有文獻指出：所有疾病的50%是由不良的室內空氣質量所導致的，室內空氣的污染程度通常是外空氣污染程度的五至二十倍，有時甚至高達數百倍。而人體生理活動、室內裝修、廚房油煙、家用電器是造成室內空氣污染的幾個主要方面。
人體：人體生理活動可排出20余種有毒物質，人們在擁擠、空氣不流通的房間內常感到眩暈、呼吸困難，嚴重者出現胸悶、出虛汗、惡心等癥狀。人的日?；顒尤绯闊?、飼養寵物等也會產生大量有害氣體。
室內裝修：隨著小康生活的逐步實現，居家裝修已經成為世上，然而人們往往忽視了裝修材料產生的污染物：甲醛和氡氣等20余種有毒有害氣體。當室內空氣種甲醛含量為0.1mg/m3時就有異味并引起不適感覺，濃度再高可引起惡心、嘔吐、咳嗽、胸悶、氣喘，當室內空氣種甲醛含量達到30mg/m3的時候可當即導致死亡。氡氣的主要來源是地基土壤和含放射性物質的建筑材料（如花崗巖），從中擴散出來的氡氣和氡離子體，會放射出有害的射線。而現代建筑物的密閉程度較高，在室內長時間通風不良的情況下，室內氡氣會不斷蓄積，進而導致肺癌、白血病等疾病的產生。
廚房油煙：家體燃料燃燒時除生成多種碳、氮氧化物、硫化物、醛類、苯并芘等有害物質，在室內長期通風不良的情況下，會危害人體健康。
家用電器：家用電器也是室內重要的污染源，例如長期處在空調室的人們容易出現呼吸道干燥、胸悶、慢性疲勞等癥狀，人們通常將此稱為“空調綜合癥”。
為防止上述室內空氣污染所產生的危險，一般的辦法是開窗通風換氣。但在環境造影大、風雨沙塵天氣、開啟房間空調等情況下，均不宜開窗通風換氣，從而導致我們的居室長時間密閉，室內污染無法被及時驅除，我們也經常處在密閉的房間內，和這些污染并存。
住宅新風系統是在為住宅室內提供新鮮空氣的同時，將室內原有污濁空氣排到室外、并將環境噪音擋在室外的一種換氣系統。住宅裝設新風系統，是改善室內空氣質量、驅除室內有毒有害氣體的行之有效方法，對人體健康十分有利。目前，在歐美等發達國家，住宅新風系統已成為住宅必備的設施之一。
三、住宅新風系統集成方案
3.1單向流住宅新風系統
單向流住宅新風系統由排風主機、風道配件、排風口、窗式進風單元及其它附件組成。排風主機運轉時，污濁空氣通過排風口、排風道至室外，室外新鮮空氣從窗式進風器或墻式進風器等引入，在排風主機形成的壓力場作用下，至室內活動區域，滿足人員活動的需要；氣流組織方式科學合理，持續低風量設計，運行時低噪音、低能耗，并保證最佳的空氣品質。
（1） 單點式主機住宅新風系統
單點式主機住宅新風系統原理圖
| 超靜音單點式新風主機 | 產品型號：FS型 |
 | 產品特點: 1、單向排風，可定點定向把 室內的污濁空氣排出室外并 形成室內負壓。 2、牢固的金屬殼體，保護電 機和隔噪音系統，確定主機 長時間高效低噪音運轉。 3、簡單牢固的安裝支架，使 設備安裝即簡單又安全。 4、可接調速開關，實現不同 的風量調控。 |
部分常用主機參數：
主機機型 | 風量 （m3/h） | 出口凈壓 （Pa） | 電功率 （W） | 噪聲 （dB） | 主機尺寸 (mm) |
| FS-185 | 185/100 | 100/80 | 50/30 | 33/31 | 350×272×140 |
| FS-285 | 285/185 | 140/120 | 75/50 | 35/33 | 350×272×140 |
| FS-400 | 400/285 | 180/165 | 105/75 | 37/35 | 272×250×170 |
（2）多點式主機住宅新風系統

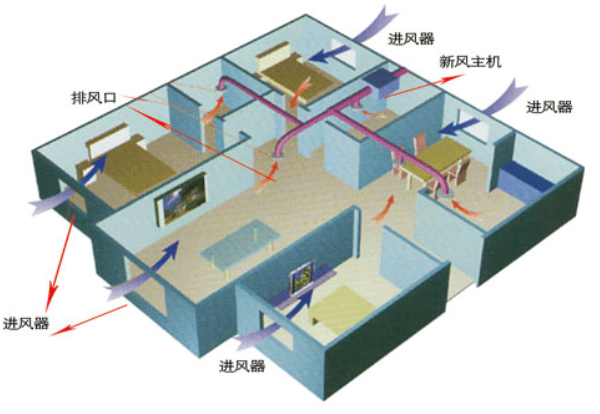

多點式主機住宅新風系統原理圖多點式主機住宅新風系統原理圖多點式主機住宅新風系統原理圖多點式主機
多點式主機住宅新風系統原理圖

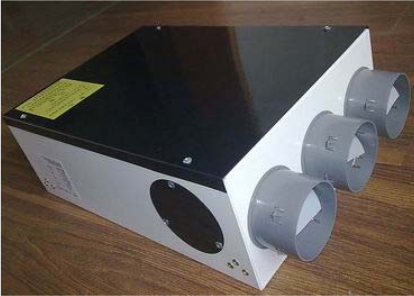

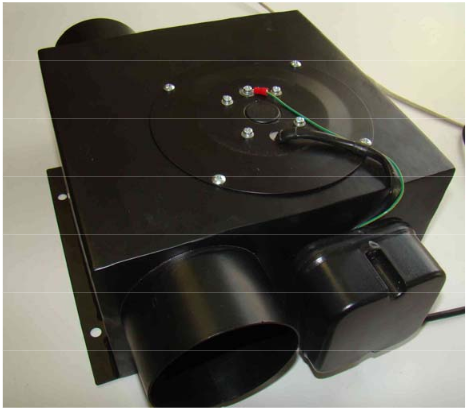

| 超靜音多點式新風主機 | 產品型號：FM型 |
 | 產品特點: 1、單向排風，可定點定向把室內的 污濁空氣排出室外并制造室內負壓 差。 2、牢固的金屬殼體，保護電機和隔 噪音系統，確定主機長時間高效低 噪音運轉。 3、簡單牢固的安裝支架，使設備安 裝既簡單又安全。 4、可接調速開關，實現不同的風量 調控。 |
部分常用主機參數：
主機機型 | 風量 （m3/h） | 出口凈壓 （Pa） | 電功率 （W） | 噪聲 （dB） | 主機尺寸 (mm) |
| FM-185 | 185/100 | 120/80 | 60/40 | 34/31 | 510×380×160 |
| FM-285 | 285/185 | 165/120 | 85/60 | 36/33 | 510×380×160 |
| FM-400 | 400/285 | 200/165 | 130/85 | 38/35 | 510×380×160 |
（3）自平衡主機住宅新風系統

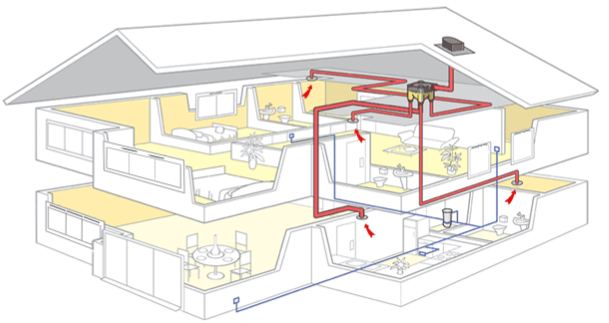

自平衡主機住宅新風系統原理圖

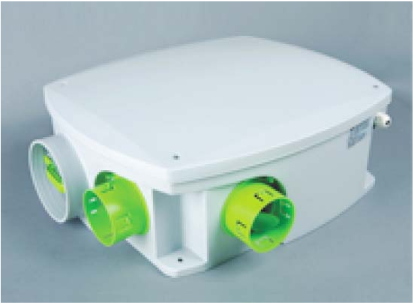

| 自平衡中央新風主機 | 產品型號： FZ型 |
 | 產品特點： 1、 特有的自平衡技術，保證風 量恒定，風壓自動調節。 2、 配置帶過載熱保護的雙速電 機，高機外靜壓，低噪音風機提 供連續靜音運行。 3、靈活的安裝模式，可以任意選 擇3至5 個風口，調節風量以滿 足不同面積的房間要求。 4、 機殼采用專用高強度工程塑 料，耐熱、抗老化、輕便耐用。 5、 安裝簡便、費用較低、拆卸 維修方便。 6、可接調速開關，實現不同的風 量調控。 |
部分常用主機參數：
主機機型 | 風量 （m3/h） | 出口凈壓 （Pa） | 電功率 （W） | 噪聲 （dB） | 主機尺寸 (mm) |
| FZ-185 | 185/100 | 120/80 | 60/40 | 34/31 | 280×280×275 |
| FZ-285 | 285/185 | 165/120 | 85/60 | 36/33 | 280×280×275 |
| FZ-400 | 400/285 | 200/165 | 130/85 | 38/35 | 280×280×275 |
3.2雙向流住宅新風系統
雙向流住宅新風系統與單向流住宅新風系統的不同之處在于：雙向流住宅新風系統是在單向流住宅新風系統的基礎上，針對用戶對新風有更高要求時，增加有組織的新風送風裝置-窗用動力通風器，形成的一種雙向流通的新風換氣系統。
本系統在臥室、客廳形成正壓，可較大程度避免外界空氣的不良影響，衛生間形成負壓，防止其內部潮濕污濁空氣擴散，是一種理想的換氣方式。
雙向流住宅新風系統原理圖

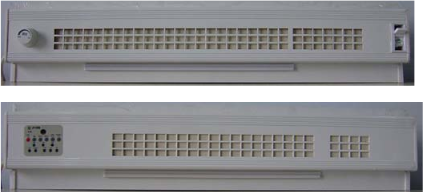

窗用隔音動力通風器：
本產品是在與隔音窗配合使用的情況下達到室內在隔離噪音的同時保持空氣流通的作用。在空氣的進出通道上均設計有消音裝置，以隔離室外噪音，新風在進入室內的通道中，在動力作用下先經過濾網過濾，再經過消音處理后送入室內。室內廢氣在氣壓差的作用下，經排氣通道排向室外，完成室內空
| 窗用隔音動力通風器 | 產品型號： DL－95A / DL－95B |
 | A型手動調速開關 B型三檔搖控定時 |
3.3全熱交換雙通道住宅新風系統
全熱交換新風系統將整體平衡式通風設計與高效換熱完美地結合在一起。系統配置了雙離心式風機和整體式平衡風閥。系統從室外引入新鮮空氣，經送風管道系統分配至各臥室、客廳；同時將從走廊、客廳等公共區域收集的室內混濁氣流排出，在不開窗的情況下完成室內空氣置換，提高室內空氣品質。新風氣流和從室內排出的混濁氣流在新風系統內的熱交換核心處進行能量交換，降低了從室外引入新鮮空氣對室內舒適度、空調負荷的影響。

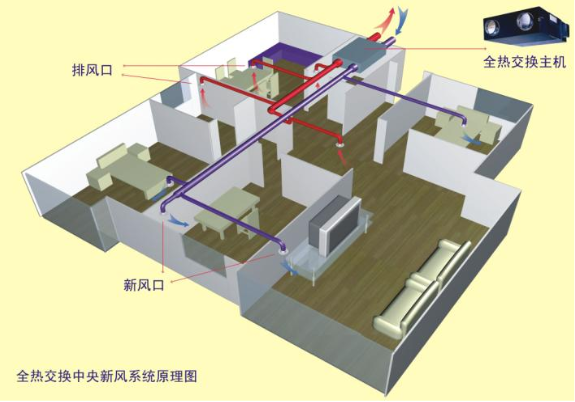

全熱交換雙通道住宅新風系統原理圖

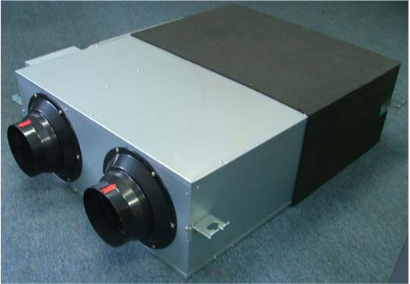

| 全熱交換新風主機 | 產品型號： XF型 |
 | 產品特點： 1、采用對向流芯體，提高熱交換 效率，節能環保。機體輕薄，安 裝方便。 2、實現了機體低噪音運轉，大幅 度降低了噪音。 3、可實現普通換氣，過渡季節期 間可作普通換氣使用。 4、同一機體內可實現空氣對流, 排風和送風一體化。 5、可接調速開關，實現不同的風 量調控。 |
部分常用主機
產品型 號 | 風量 (m3/h) | 機外靜壓 (Pa) | 交換效率 (%) | 額定功耗 (W) | 噪音 dB(A) | 外形尺寸 （mm） |
| XF－350 | 350/293/275 | 165/120/100 | 61/63/65 | 90/77/64 | 40/38/35 | 789×1061×266 |
| XF－500 | 500/450/360 | 200/180/165 | 61/61/65 | 180/165/120 | 42/39/35 | 889×1133×280 |
| XF－800 | 800/600/450 | 220/200/180 | 65/65/68 | 280/230/165 | 44/42/40 | 921×1360×454 |
四、住宅新風系統具有以下明顯特點
1）新風的路徑從客廳、起居室、臥室進入，由衛生間和廚房間排出。
2）確定房間的最小排風量，滿足人們日常生活的新鮮空氣量。
3）保證新風的連續性，只要有需求，任何時候均可持續不斷的通風。
這樣一來可以徹底解決衛生間，廚房間的異味和水蒸氣。不用開窗也能享受大自然的新鮮空氣。有效防止“空調病”，室內的家具衣物的發霉，清除室內裝飾后長期釋放的有害氣體和室內裝飾大量使用石材存在氡氣，解決室內空氣質量低劣的問題。
五、住宅新風系統---讓房屋自由呼吸
住宅新風系統是解決室內空氣質量問題的有效途徑。要保證有效的置換通風，必須做到如下幾點：
1) 定點排風： 新風補給直接作用到人體需新風處，污風排出直接作用到污染點；
2) 定向通風：污風排出，新風補給的路徑要科學，不留死角；
3) 定量通風：滿足《健康住宅建設技術要點(2004)年版)》和《健康住宅建設技
術規程》（CECS 179-2009）中人均新風量和換氣次數的有關要求。
六、住宅新風系統配件
(1)主要新風主機
| 產品圖片 | 產品名稱 | 技術參數 | 規格尺寸 |
 | 超靜音離心主機 FS-185 FS-285 FS-400 | ~220V/50HZ 185m3/h 100Pa 45W 33dB 285m3/h 140Pa 70W 35dB 400m3/h 180Pa 105W 37dB | 350×272×140 350×272×140 350×272×170 |
 | 超靜音加壓離心主機 FSJ-185 FSJ-285 FSJ-400 | ~220V/50HZ 185m3/h 120Pa 50W 34dB 285m3/h 165Pa 75W 36dB 400m3/h 200Pa 120W 38dB | 350×272×140 350×272×140 350×272×170 |
 | 超靜音多點離心主機 FM-185 FM-285 FM-400 | ~220V/50HZ 185m3/h 120Pa 60W 34dB 285m3/h 165Pa 85W 36dB 400m3/h 200Pa 130W 38dB | 510×380×160 510×380×160 510×380×160 |
 | 自平衡中央新風主機 FZ-185 FZ-285 FZ-400 | ~220V/50HZ 185m3/h 120Pa 60W 34dB 285m3/h 165Pa 85W 36dB 400m3/h 200Pa 130W 38dB | 280×280×275 280×280×275 280×280×275 |
 | 全熱交換新風主機 XF－350 XF－500 XF－800 | 350m3/h 165Pa 90W 40dB 500m3/h 200Pa 180W 42dB 800m3/h 220Pa 280W 44dB | 789×1061×266 889×1133×280 921×1360×454 |
(2)主要進風單元
| 產品圖片 | 產品名稱 | 技術參數 | 規格尺寸 |
 | 可調窗式進風單 元 CJ-50A | 30-50m3/h 15dB | 390×130×43 |
 | 窗式進風單元 CJ-50B | 30-50m3/h 15dB | 390×130×43 |
 | 墻式進風器 QJ-150 QJ-200 QJ-300 | 60-150m3/h 100-200m3/h 200-300m3/h | ￠80 |
 | 窗式隔聲通風器 CS－80 | 1.通風量≥ 60 m3/h 2.消音量（開/ 關）30/32dB； | L×94×72mm（L 為具體長度） 玻璃高度減少 80mm |
 | 窗式隔聲通風器 CS－90A | 1.通風量≥70 m3/h； 2.消音量（開/ 關）27/32dB； 3.豎沖孔式 | L×103×30mm （L為具體長度） 玻璃高度減少 90mm； |
 | 窗式隔聲通風器 CS－90 B | 1.通風量≥70 m3/h； 2.消音量（開/ 關）27/32dB； 3.橫沖孔式 | L×103×30mm （L為具體長度） 玻璃高度減少 90mm |
 | 窗式隔聲動力通 風器 CL－95A | 1.風量≥ 100m3/h 2.隔音量≥ 32dB 3.功率：20W 4.手動型 | L×126×95mm； （L為具體長度） 玻璃高度減少 115mm |
 | 窗式隔聲動力通 風器 CL－95B | 1.風量≥ 100m3/h 2.隔音量≥ 32dB 3.功率20W 4..搖控型 | L×126×95mm； （L為具體長度） 玻璃高度減少 115mm |
(3)主要風口配件
| 產品圖片 | 產品名稱 | 技術參數 | 規格尺寸 |
 | 百葉風口 FK1-80 FK1-100 FK1-125 FK1-150 | 100-200m3/h 200-300m3/h 300-400m3/h 400-500m3/h | ￠80 ￠100 ￠125 ￠150 |
 | 蘑菇風口 FK2-80 FK2-100 FK2-125 FK2-150 | 100-200m3/h 200-300m3/h 300-400m3/h 400-500m3/h | ￠80 ￠100 ￠125 ￠150 |
 | 圓形可調風口 FK3-80 FK3-100 FK3-125 FK3-150 | 100-200m3/h 200-300m3/h 300-400m3/h 400-500m3/h | ￠80 ￠100 ￠125 ￠150 |
 | 散流式可調風口 FK4-80 FK4-100 FK4-125 FK4-150 | 100-200m3/h 200-300m3/h 300-400m3/h 400-500m3/h | ￠80 ￠100 ￠125 ￠150 |
 | 室外防雨風口 SW-100 SW-125 SW-150 | 200-300m3/h 300-400m3/h 400-500m3/h | ￠100 ￠125 ￠150 |
